QEMU 训练营 2026 项目阶段：K230 SDHCI 建模¶

主要贡献者

作者：@xiex386

本文总结 K230 eMMC/SD/SDIO控制器(SDHCI)的QEMU建模实现。代码基于 QEMUk230 machine，目标是让 K230 SDK 的 Linux 能够识别控制器，并完成基本 SD 卡访问。当前版本已经完成了 Linux ADMA 文件系统读写验证，并向上游提交了补丁

1. 项目介绍¶

Kendryte K230 是一款面向 AIoT 场景的异构 RISC-V SoC。QEMU 上游已有k230 machine 的基础支持，包括：

1 个 C908 小核
PLIC 和 CLINT
5 个 UART
2 个 K230 watchdog
其他尚未建模的外设占位区域

在本工作开始前，K230 的两个 SD 控制器仍由create_unimplemented_device() 占位

本项目依据K230 TRM第 12.4 节，为 QEMU 增加 K230 DWC MSHC SDHCI 模型，并将其接入现有 k230 machine

2. 总体架构¶

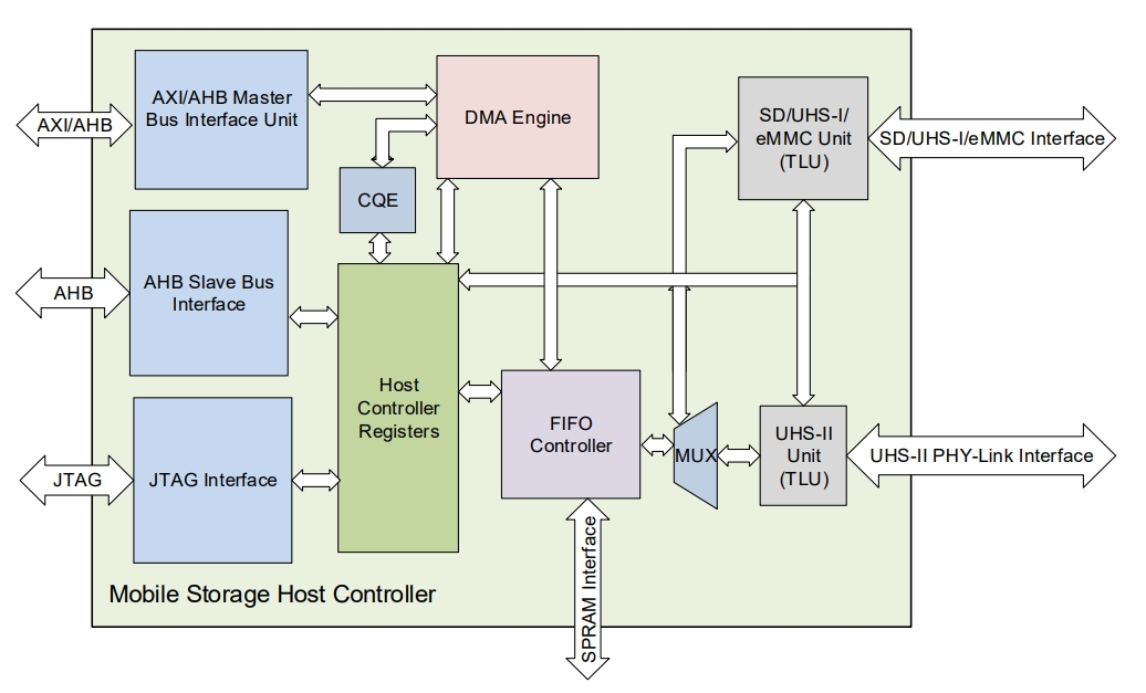

K230 SDHCI 型号应该为 Synopsys DesignWare Core Mobile Storage Host Controller，支持 SDHCIv4.20 标准。以下是 TRM 12.4 节描绘的 SD 控制器图：

K230 SDHCI

左边的两个 AXI/AHB 连接系统总线，Master 用于 DMA，Slave 用于 CPU 访问设备寄存器，进行配置和命令下发；右边则是与 SD 卡/SDIO/eMMC 设备的通信接口

在 QEMU 中进行功能建模，可以忽略各种物理、电气特性，主要关心设备寄存器语义、数据传输和中断路径。由于 SDHCI 存在标准规范，QEMU 已经实现了一个通用 SDHCIv3 模型，囊括了0x000-0x05f范围的寄存器语义以及命令控制、数据传输等标准行为。而本工作要做的，主要是和 K230 TRM 中的差异部分，这至少包含以下几点：

功能特性上，QEMU 只支持到 SDHCIv3，缺少 v4.20 的 ADMA3(主要是命令打包)、UHS-II 等特性。虽然按照 TRM 的默认寄存器配置，K230 似乎关闭了 UHS-II
对于 SDHCIv3，QEMU 通用模型也并非完全支持，至少在寄存器上缺少了0x060-0x06f的 Preset Value
K230 包含厂商特定的寄存器区域（0x100以后），以及指向这些区域的标准区域指针0x0e0-0x0ec

考虑到本项目是为 QEMU K230 机器提供更多的外设功能支持，因此 SDHCIv4.20 的 ADMA3 等高级功能暂不考虑，以 SDHCIv3 为目标，主要做以下几个点：

连接 QEMU 通用模型，进行 K230 的配置，如设备能力、UHS 版本等
补全 Preset Value 寄存器和厂商特定寄存器区域的指针
为支持 SD 卡正常读写，提供厂商特定寄存器的最小实现，主要是支持驱动对PHY_CNFG的轮询

整体数据和中断路径如下：

                         K230 machine
                              |
                +-------------+-------------+
                |                           |
          K230SDHCIState[0]           K230SDHCIState[1]
          0x91580000 / IRQ142          0x91581000 / IRQ144
                |                           |
                +-------------+-------------+
                              |
                    4 KiB MMIO container
                              |
          +-------------------+-------------------+
          |                   |                   |
   generic SDHCI       K230 read-only      extension fallback
   command/PIO/DMA     preset/pointers     PHY/vendor storage
          |
        SDBus
          |
       SD card
          |
     BlockBackend

Interrupt path:

  SD card event -> generic SDHCI -> K230 SDHCI Container -> K230 PLIC -> C908

3. 实现概况¶

3.1 K230 SDHCI 建模¶

K230 提供两个 DWC MSHC 控制器：

控制器	MMIO 基址	范围	PLIC IRQ	典型用途
SDHCI0	`0x91580000`	`0x1000`	142	板载存储/eMMC 接口
SDHCI1	`0x91581000`	`0x1000`	144	外部 SD 卡接口

控制器前部兼容标准 SDHCI 寄存器，但整个 K230 MMIO 窗口为 4 KiB。标准寄存器之后还包含 Preset Value、SDHCIv4 扩展区指针、DWC MSHC PHY、Embedded Control 和 vendor-specific 区域

QEMU 的通用 SDHCIState 已经实现了核心 SD 协议和主要数据路径，但它的寄存器范围和功能集合不能直接完整描述 K230。因此本项目将其作为内嵌，附加额外的状态实现，核心状态结构如下：

struct K230SDHCIState {
    SysBusDevice parent_obj;      // 使模型成为可映射 MMIO、可输出 IRQ 的 SysBus 设备

    MemoryRegion container;       // 对外提供完整的 4 KiB K230 控制器地址空间
    MemoryRegion iomem_fallback;  // 覆盖整个窗口，为尚无副作用模型的扩展寄存器提供存储
    MemoryRegion iomem_preset;    // 提供 `0x060` 到 `0x06f` 的只读 Preset Value
    MemoryRegion iomem_pointer;   // 提供 `0x0e0` 到 `0x0eb` 的只读扩展区指针
    BusState *bus;                // 保存内部通用 SDHCI 子设备的 `sd-bus`，供 machine 挂接 SD 卡
    uint8_t fallback_regs[K230_SDHCI_REG_SIZE]; // 保存 PHY、vendor 等扩展寄存器的可迁移状态

    SDHCIState sdhci;             // 内嵌的通用 `SDHCIState`，负责命令、FIFO、DMA 和中断状态
};

MMIO 寄存器：

偏移	区域	当前行为
`0x000-0x05f`	标准 SDHCI	通用 QEMU SDHCI 行为
`0x060-0x06f`	Preset Value	返回手册复位值
`0x0e0-0x0eb`	Extension pointers	返回手册指针值，写入被拒绝
`0x100-0xfff`	扩展区域	默认保存 guest 写入值，不模拟多数硬件副作用
`0x300`	`DWC_MSHC_PHY_CNFG`	除普通存储外，`PHY_PWRGOOD` 永久为 1

目前以下功能缺失，作为与 TRM 的差异在capabilities寄存器中显式声明：

ASYNC_INT：QEMU SDBus 没有对应的异步 SDIO 中断输入
TIMER_RETUNING 和 RETUNING_MODE：没有周期性 retuning 计时器
ADMA3：通用 SDHCI 只实现到 ADMA2

模型最终配置为：

sd-spec-version = 3
uhs             = UHS-I
data paths      = PIO / SDMA / ADMA2

3.2 在 K230 machine 中实例化¶

K230SoCState 保存两个控制器实例：

K230SDHCIState sdhci[2];

SoC instance 初始化阶段通过 object_initialize_child() 创建 sdhci0 和 sdhci1。realize 阶段完成：

realize 两个 K230 SDHCI 设备；
将其 MMIO 分别映射到 0x91580000 和 0x91581000；
将 IRQ 分别连接到 PLIC source 142 和 144；

machine 初始化时按 drive index 查找 SD 后端：

DriveInfo *dinfo = drive_get(IF_SD, 0, i);

找到后创建 TYPE_SD_CARD，设置对应 BlockBackend，再把卡 realize 到 s->soc.sdhci[i].bus，从而用户指定的 SD 卡可以经过 SDHCI 被主机驱动识别

4. qtest 设计¶

新增的 k230-sdhci-test 包含三个子测试

4.1 `/k230-sdhci/registers`¶

验证：

capabilities 仅屏蔽模型明确不支持的功能
Preset Value 与手册复位值一致且只读
扩展区指针与手册一致且只读
PHY_PWRGOOD 始终置位
vendor fallback 可读写
SDHCI0 与 SDHCI1 的 vendor 状态相互隔离

4.2 `/k230-sdhci/card-detect`¶

测试在 SDHCI1 挂接临时镜像，推进虚拟时钟越过通用插卡延迟，然后验证：

SDHCI1 的 CARD_PRESENT 置位
未插卡的 SDHCI0 保持无卡状态
Command Complete 能从 SDHCI1 传播到 PLIC pending bit 144

4.3 `/k230-sdhci/card-io`¶

测试先在宿主镜像写入已知内容，再执行 SD 卡识别和 RCA 选择流程，最后：

通过 PIO 数据端口读取并比较内容
通过 PIO 写入新内容
退出 QEMU 后直接读取 backing file，确认数据确实落盘

运行命令：

cd qemu
ninja -C build qemu-system-riscv64

build/pyvenv/bin/meson test -C build \
    qemu:qtest-riscv64/k230-sdhci-test --print-errorlogs

当前结果：

1/1 qemu:qtest-riscv64/k230-sdhci-test OK
3 subtests passed

5. Linux ADMA 验证¶

使用 -kernel、-dtb 和 -initrd 直接启动 K230 SDK Linux，并在 SDHCI1 挂接 32 MiB ext2 镜像：

truncate -s 32M /tmp/k230-direct-linux-sd.img
mkfs.ext2 -F /tmp/k230-direct-linux-sd.img

SDK=k230_sdk/output/k230_canmv_defconfig
qemu/build/qemu-system-riscv64 \
    -machine k230 \
    -kernel "$SDK/images/little-core/Image" \
    -dtb direct_linux.dtb \
    -initrd "$SDK/images/little-core/rootfs-final.cpio.gz" \
    -append "console=ttyS0,115200 earlycon=sbi cma=0" \
    -drive if=sd,index=1,format=raw,file=/tmp/k230-direct-linux-sd.img \
    -nographic

关键启动日志为：

mmc0: SDHCI controller on 91580000.sdhci0 [...] using ADMA
mmc1: SDHCI controller on 91581000.sdhci1 [...] using ADMA
mmc1: new high speed SD card at address db3f
mmcblk1: mmc1:db3f QEMU! 32.0 MiB

进入 guest 后完成：

mount -t ext2 /dev/mmcblk1 /mnt/sd
printf 'k230-direct-linux-adma\n' > /mnt/sd/marker.txt
dd if=/dev/zero of=/mnt/sd/io.bin bs=65536 count=20
sync
md5sum /mnt/sd/io.bin
umount /mnt/sd

mount -t ext2 /dev/mmcblk1 /mnt/sd
cat /mnt/sd/marker.txt
wc -c /mnt/sd/io.bin
md5sum /mnt/sd/io.bin

验证结果：

两个控制器均由 Linux 选择 ADMA；
SDHCI1 正确识别 32 MiB SD 卡；
1.25 MiB 文件卸载、重新挂载后长度保持 1310720；
写入前后 MD5 均为 1045bfd216ae1ae480dd0ef626f5ff39；
宿主机执行 e2fsck -fn 通过

6. 一些问题补充¶

6.1 PHY 与 vendor 区域¶

K230 SDK 驱动在控制器完全复位时会初始化 PHY，并轮询 DWC_MSHC_PHY_CNFG.PHY_PWRGOOD。如果该位永远为 0，驱动会超时，后续 SDHCI 探测无法进行

QEMU 没有模拟模拟电路、电源稳定时间或 PHY 故障条件，因此当前模型将 PHY_PWRGOOD 视为虚拟硬件的合成状态：

复位后立即为 1；
读取任何覆盖该字节的访问都能看到该位；
guest 写 0 也不能将它清除。

其他大多数 PHY 和 vendor-specific 寄存器当前采用简单存储语义，允许驱动写入并读回配置值

6.2 U-Boot、Linux 与数据路径选择¶

K230 SDK 中两套软件的默认选择不同：

软件	当前配置/探测结果	主要路径
K230 U-Boot	编译 `CONFIG_MMC_SDHCI_SDMA`，未启用 K230 ADMA 配置	SDMA
K230 Linux	根据 capability 同时发现 SDMA 和 ADMA2，并优先 ADMA2	ADMA2
qtest 基本 I/O	直接访问 SDHCI Buffer Data Port	PIO

当前 Linux 直接启动验证覆盖了 ADMA2。U-Boot 的大块 SDMA 传输还涉及 QEMU 通用 SDHCI 的 buffer boundary 处理 (见下个问题)，不方便由本工作解决

6.3. SDMA 边界问题与范围控制¶

开发过程中曾研究过 SDMA 到达 512 KiB buffer boundary 后的续传行为

按照 SDHCI 语义：

控制器在边界产生 DMA Interrupt。Read Transfer Active 或 Write Transfer Active 仍然保持 1，因为整个 SD 数据事务尚未完成
软件更新 SDMA System Address 后继续

但 QEMU 通用 SDHCI 在 SDMA System Address 写入时会判断当前是否在进行传输，这个判断根据 Read Transfer Active 和 Write Transfer Active来判定，从而拒绝写入

曾尝试放宽 QEMU 通用 SDHC_SYSAD 在传输活跃时的写入限制，但这个变化会影响所有使用通用 SDHCI 的 machine，需要独立的暂停状态、独立测试以及更广泛的上游审阅，超出了本工作的范围，因此最终放弃了对qemu/hw/sd/sdhci.c 的修改

7. 上游补丁拆分¶

为了便于 QEMU 社区审阅，当前工作拆分为三个提交：

Patch 1：添加 K230 SDHCI 模型¶

hw/sd: add Kendryte K230 SDHCI controller

包含模型源码、头文件、Kconfig、Meson 和 MAINTAINERS 更新

Patch 2：在 K230 machine 中启用控制器¶

hw/riscv: enable SDHCI controllers on K230

包含两个实例、MMIO/IRQ 映射、SD 卡连接和 k230.rst 文档更新

Patch 3：添加 qtest¶

tests/qtest: add K230 SDHCI tests

包含寄存器、卡检测、中断和 PIO 读写测试

当前三个补丁 checkpatch 检查结果为 0 errors、0 warnings

8. 总结与心得¶

本工作为 QEMU K230 提供了 SDHCI 支持，并尽量与 K230 TRM 手册对齐。虽然由于通用模型的功能缺失不能完全对齐，但至少功能上能运行 SD 卡，也经过了 qtest 和 Linux 验证，并向上游提交了补丁

虽然由于其他工作繁忙，无法全身心投入，但总的来说是一次不错的实践，学习了 SD 和 QEMU 相关知识，锻炼了基础技术，而且参与开源项目贡献的体验很有趣，有人同行和共建的感觉很不错

9. 后续方向¶

跟进补丁进展
完善 SDHCIv4 功能，进一步与 TRM 对齐
反馈 QEMU 通用 SDHCI 模型关于 SDMA 的问题
